¿Cómo funcionan los timbres magnéticos? Explorando la ciencia y las aplicaciones de los dispositivos de sonido electromagnéticos

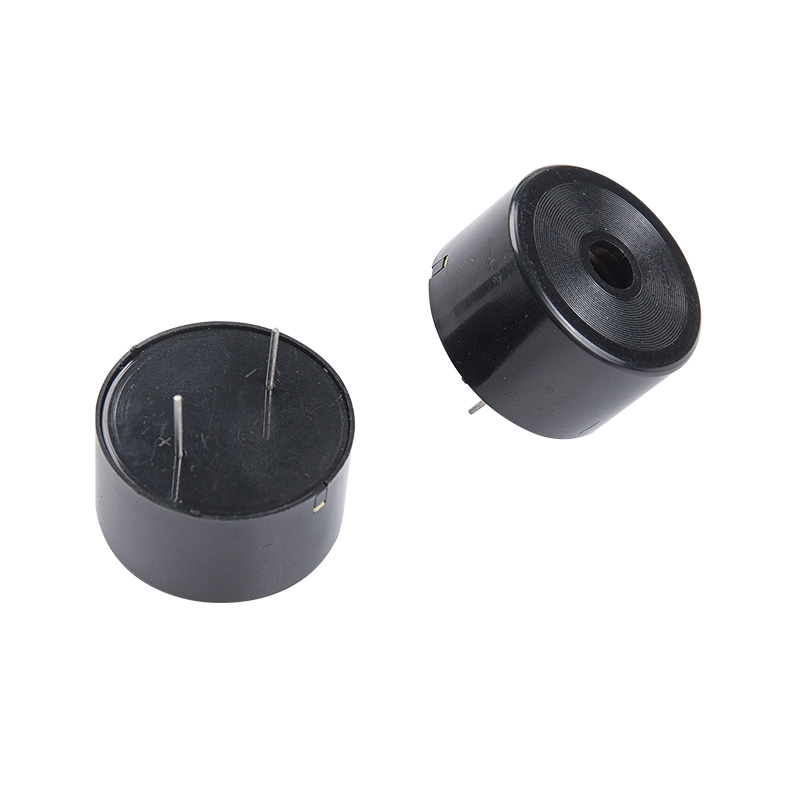

Timbres magnéticos son componentes acústicos compactos ampliamente utilizados en electrónica para generar alertas, alarmas y notificaciones audibles. A diferencia de los timbres piezoeléctricos, que dependen de los cristales de cerámica, los timbres magnéticos operan utilizando principios electromagnéticos, que ofrecen distintas ventajas en la calidad del sonido, la eficiencia de la energía y la confiabilidad. Este artículo examina el funcionamiento interno de los timbres magnéticos, sus variaciones de diseño y su papel crítico en la tecnología moderna, al tiempo que aborda su impacto ambiental e innovaciones futuras.

1. La ciencia detrás de los timbres magnéticos: generación de sonido electromagnético
Un timbre magnético consta de tres componentes centrales:

Electromagnet: una bobina de alambre enrollada alrededor de un núcleo ferromagnético.

Diafragma magnético: un disco o placa de metal flexible colocada cerca del electromagnet.

Circuito del oscilador: genera una señal de corriente alterna (CA) para conducir el electroimán.

Cuando el oscilador aplica un voltaje de CA a la bobina, crea un campo magnético fluctuante. Este campo atrae y repele alternativamente el diafragma, lo que hace que vibre a la frecuencia de la señal aplicada (típicamente 2–4 kHz). Estas vibraciones producen ondas de sonido percibidas como un tono de timbre. Los parámetros clave incluyen:

Frecuencia resonante: la frecuencia natural en la que el diafragma vibra de manera más eficiente.

Nivel de presión de sonido (SPL): medido en decibelios (db), lo que indica volumen.

Impedancia: determina el consumo de energía y la compatibilidad con los circuitos del conductor.

2. Tipos de timbres magnéticos: autodenominado versus externo impulsado
Los timbres magnéticos se clasifican según sus mecanismos de conducción:

Autodeluminado (oscilador interno): contiene un circuito de oscilador integrado, que requiere solo una fuente de alimentación de CC. Ideal para aplicaciones simples como electrodomésticos.

Dirigido externo: requiere un generador de señal de CA externo para un control de frecuencia preciso. Se utiliza en equipos industriales y sistemas automotrices para tonos personalizables.

3. Proceso de fabricación: ingeniería de precisión para un rendimiento óptimo
La producción de timbres magnéticos implica:

Bobinado de la bobina: el alambre de cobre se enrolla alrededor de una bobina para crear el electroimán.

Fabricación de diafragma: los discos de acero inoxidable o aleación de níquel se estampan y se tratan de calor para la durabilidad.

Ensamblaje: el diafragma se monta por encima del electroimán con un espacio de aire preciso (0.1–0.3 mm) para maximizar la eficiencia.

Encapsulación: los componentes están sellados en carcasas de plástico o metal para la humedad y la resistencia al polvo.

Las pruebas de control de calidad incluyen análisis de respuesta de frecuencia, medición de SPL y pruebas de resistencia a temperaturas extremas (-40 ° C a 85 ° C).

4. Aplicaciones clave: donde se destacan los timbres magnéticos
Electrónica de consumo: los teléfonos inteligentes, las microondas y los detectores de humo utilizan timbres compactos para alertas de usuarios.

Sistemas automotrices: las advertencias del tablero, los recordatorios del cinturón de seguridad y los sensores de estacionamiento dependen de timbres de alta fiabilidad.

Dispositivos médicos: las alarmas audibles en bombas de infusión y ventiladores aseguran la seguridad del paciente.

Equipo industrial: alertas de estado de maquinaria y advertencias de fallas en entornos de fabricación.

5. Ventajas sobre timbres piezoeléctricos
Operación de voltaje más bajo: los timbres magnéticos funcionan a 1.5–12 V CC, lo que los hace ideales para dispositivos con batería.

Calidad de sonido superior: produzca tonos más claros y melódicos en comparación con los hostiles clics de timbres piezoeléctricos.

Vida útil más larga: no hay componentes cerámicos frágiles reducen el riesgo de falla mecánica.

6. Sostenibilidad y desafíos
Reciclabilidad: las bobinas de cobre y los diafragmas de metal son reciclables, pero las carcasas de plástico a menudo terminan en vertederos.

Eficiencia energética: los nuevos diseños reducen el consumo de energía en un 30% utilizando imanes de neodimio y bobinas optimizadas.

Contaminación acústica: los timbres de alta frecuencia (≥4 kHz) pueden causar molestias; Los diseños modernos incorporan volumen y frecuencia ajustables.

7. Innovaciones futuras: timbres inteligentes e integración de IoT
Las tendencias emergentes incluyen:

Ambuladores programables: modelos compatibles con microcontroladores con secuencias de tono personalizables.

Diseños de recolección de energía: timbres alimentados por vibraciones ambientales o luz para aplicaciones inalámbricas.

Miniaturización: timbres magnéticos a base de MEMS para dispositivos portátiles y dispositivos médicos implantables.
